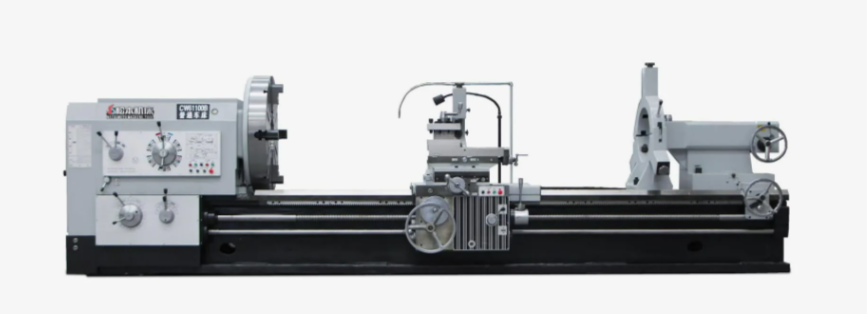

Токарно-винторезный станок серии CW61100

Цена по запросу
Категории: , ,

Станок модели CW 61100 является полнофункциональным токарно-винторезным станком нормальной точности, предназначенным для черновой и получистовой обработки крупногабаритных деталей с удалением большого припуска. Разработан и спроектирован с использованием передовых зарубежных технологий компанией Shandong Lathe Machine Tool Co., Ltd.
Основные преимущества:
1. Цельнолитая станина (без болтовых соединений), обеспечивает максимальную жёсткость.
2. Расстояние между направляющими 755 мм, в отличии от большинства аналогов.
3. Мощность двигателя 22 кВт, в отличии от большинства аналогов.
4. Является аналогом токарных станков серии 1М65

Description

Станок модели CW 61100 является полнофункциональным токарно-винторезным станком нормальной точности, предназначенным для черновой и получистовой обработки крупногабаритных деталей с удалением большого припуска. Разработан и спроектирован с использованием передовых зарубежных технологий компанией Shandong Lathe Machine Tool Co., Ltd.
Основные преимущества:
1. Цельнолитая станина (без болтовых соединений), обеспечивает максимальную жёсткость.
2. Расстояние между направляющими 755 мм, в отличии от большинства аналогов.
3. Мощность двигателя 22 кВт, в отличии от большинства аналогов.
4. Является аналогом токарных станков серии 1М65

Наименование параметра

Ед. Изм.

CW61100B

CWY61100CQ
Наибольший диаметр обрабатываемой заготовки над станиной

мм

1000

1000
в выточке станины

-

1200
над суппортом

610

680
Наибольшая длина заготовки в центрах (РМЦ)

мм

1500/3000
Ширина станины

мм

755

600
Максимальная нагрузка

кг

5000

3000
Диаметр отверстия в шпинделе

мм

130; С15

104; С11
Конус шпинделя и центра

140; Morse No. 5

120; Morse No. 5
Количество инструмента

шт

4 (ручная смена)
Хвостовик инструмента

мм

45×45

30×30
Диапазон скоростей шпинделя (21/18 ступенеь)

Мин-1

3,15-315

5,4-720
Диапазон продольных подач, (56/64 ступеней)

мм/об

0,1-12

0,05-912
Диапазон поперечных подач, (56/64 ступени)

мм/об

0.05-6

0,1-24,3
Быстрые перемещения суппорта

мм/мин

Z:3740  X:1870

Z:2300

 X:4000
Перемещение по оси Z

мм

520

420
Перемещение по оси X

мм

1310/2810
Шаг и диаметр ходового винта

мм

12 / 55
Нарезаемые резьбы: метрическая

мм

1-120 (44 резьбы)
дюймовая

TPI

3/8-28 (31 резьба)
модульная

m

0.5-60 (45  резьб)
питчевая

p"

1-56 (30  резьб)
Ход пиноли

мм

300
Диаметр пиноли задней бабки

мм

140
Угол поворота суппорта

град

+/- 90
Конус пиноли

мм

Morse No. 6
Мощность электродвигателя главного привода

кВт

22

11
Мощность электродвигателя быстрых перемещений

кВт

1.5
Мощность электродвигателя подачи СОЖ

кВт

0,125
Длинна

мм

4600/6100

3710/5225
Габаритные размеры (ШхВ)

Мм

2000×1800

1550×1630
Вес, нетто

Т.

9,6/10,7

5,5/6,2





















Базовая комплектация: Опции:
 Подставки под станки M22x400/J23-8

Местное освещение 24 В/40 Вт.

Охлаждение СОЖ AOB-25,  25 л/мин.

Токарный 3-х кулачковый самоцентрирующийся патрон K11315C/C11  мм,

Не вращающийся центр Ø125/5

Руководство по ремонту и эксплуатации на русском языке



 УЦИ

Вращающийся центр 63B102109  Ø125/5

4-х кулачковый патрон Ø520 мм.

Планшайба

Вращающийся центр

Люнет подвижный Ø50- Ø160 мм

Люнет неподвижный Ø300 мм

Люнет подвижный Ø20- Ø60 мм
